Основи на строителната физика

Съдържание:

Устойчивост на ултравиолетовите лъчи

2. натоварване при дъжд

3. температурни разлики

4. звукоизолация

5. движения от сградата

и конструкцията на прозореца

6. въздушна пропускливост

7. влажност на помещението и вентилация

8. поведение при пожар

9. съвместимост с околната среда

10. топлоизолация

11. Строителни материали - Съвместимост

1. UV стабилност

Тя се определя от дела на късовълновите лъчи в ултравиолетовия спектър, които не могат да бъдат възприети от човешкото око.

слънчева светлина, които се описват като UV лъчи (ултравиолетови).

Излагането на тази радиация уврежда не само човешката кожа, но и кожата от външната страна на сградите.

Уплътнителни материали, използвани от външната страна на сградите.

Тези влияния и техните последици неведнъж са били предмет на противоречиви дискусии.

Това е така най-вече поради факта, че съществува голямо разнообразие от измервателни методи за симулиране на тези въздействия със скорост на движение във времето.

Методите за изпитване, използвани в производството на бои или други повърхностни покрития, например, са се доказали като

се оказаха непредставителни.

Поради икономически ограничения все още се използват уплътнителни продукти, които не са устойчиви на атмосферни влияния.

обработени. По правило те водят до повреда на уплътнителната система в рамките на много кратко време.

2. натоварване при дъжд

Външните съединения на компонентите са подложени на естествено излагане на дъжд. Тук

дъждовните капки се притискат към компонентите на външните стени от налягането на вятъра (до 600 Pa съответства на приблизително 12 Бофорт) или в резултат на въздушни течения,

притискат компонентите на външната стена. Проникването на тази влага трябва да се предотврати или конструктивно, или чрез използване на подходящи уплътнителни продукти.

Абсорбиращите или капилярно образуващите се фуги при свързването на сградата представляват допълнителен товар от влага.

Капилярното действие (тясна фуга) засмуква водата в сградната конструкция, без да се влияе от налягането на вятъра.

Във външната част на сградната обвивка,

1. осигурете определено отвеждане на влагата от конструкцията.

2. трябва да се предотврати неконтролираното проникване на вода в конструкцията.

3. да се ограничи съдържанието на влага в чувствителните материали.

4. трябва да се осигури определено отвеждане на влагата от конструкцията.

Материали на профилите на прозорците	ε в mm/m
PVC твърд (бял)	1,6
PVC твърд (цветен) и PMMA цветен екструдиран	2,4
Топлоизолиран алуминиев композитен профил (лек)	1,3
Топлоизолиран алуминиев композитен профил (тъмен)	1,2

3. температурни разлики

Термично предизвикани движения възникват практически във всяка става. При дървените рамкови материали обаче температурните движения са толкова малки в сравнение с движенията, свързани с влагата, че

могат да бъдат

пренебрегнати

При тъмно оцветени фасадни елементи, изработени от алуминий или пластмаса, повърхностните температури от южната страна надвишават 80 °C. В зависимост от състава на материала и промените в дължината, това води до движения до

3 mm на текущ метър. Поради тази причина

температурните промени в профилите, причинени от

външния климат, които се появяват по време на монтажа, са

решаващи.

Тези движения трябва да

се абсорбират от

използваните

уплътнителни материали.

Като се вземат предвид резултатите от проучванията за действителните движения на дължината, които се случват

могат да се предположат следните температурни промени в съединителната фуга:

4. звукоизолация

Така нареченият ефект на ключовата дупка е особено важен в този контекст. Малките отвори или фините фуги

в зоната на свързване могат да имат отрицателен ефект върху стойностите на звукоизолацията.

Човешкото ухо възприема

намаляването на нивото на звука с 10 dB

като намаляване на силата на звука наполовина.

Незапълнена фуга има звукоизолационна стойност от 15 dB. Плитката от минерална вата постига приблизително 35 dB, а

фугата, запълнена с уплътнител, постига същата стойност. Компресирана уплътнителна лента постига стойности на звукоизолация

над 42 dB.

Съществуват

два набора от разпоредби за изискванията за звукоизолация на прозорците, които съдържат признатите

технологични

правила

. В допълнение към DIN 4109 "Звукоизолация в строителството на сгради", който е въведен от строителните власти,

често се споменава

ръководството на VDI 2719 "Звукоизолация в строителството на сгради и допълнителното им оборудване".

5. движения от сградата и конструкцията на прозореца

Преместваща се фуга, разширителна фуга, дилатационна фуга или дилатационна фуга е фуга, използвана за

фуга за прекъсване на строителните компоненти с цел предотвратяване на пукнатини от напрежение.

Тези пукнатини се причиняват от различните свойства на разширяване на

използваните материали (топлинно разширение, разширение поради абсорбция на влага) или свързани с натоварването промени в дължината (т.нар. пълзене). За развитието на възможни пукнатини под напрежение вижте също дилатация. Ставатапредотвратява възникването на сили ("ограничения"), които могат да доведатдо повреда на компонентите.

Области на приложение

- Мостове: Формиране на преходни структури за избягване на

ограничаващи напрежения, особено поради топлинно разширение

- Паркет или ламиниран паркет: избягване на напреженията, особено поради топлинно разширение

разширение (най-вече от влага, но също и от кондензация).

вода). Това предотвратява напукването или счупването на дървото или ламината.

повдигане на места.

- Подови настилки като плочки: ръбът на пода на

Ръбът на пода на помещение върху стената обикновено се проектира като дилатационна фуга.

- Лицева тухлена зидария

Ако топлият въздух от помещението, наситен с влага, може да проникне през съединителната фуга на сградата, той се среща със студените компоненти там. Влагата от въздуха в помещението кондензира върхуповърхността му поради по-ниската повърхностна температура на компонента. Този ефект може да се наблюдаваи при съд за пиене,напълнен с охладени напитки.

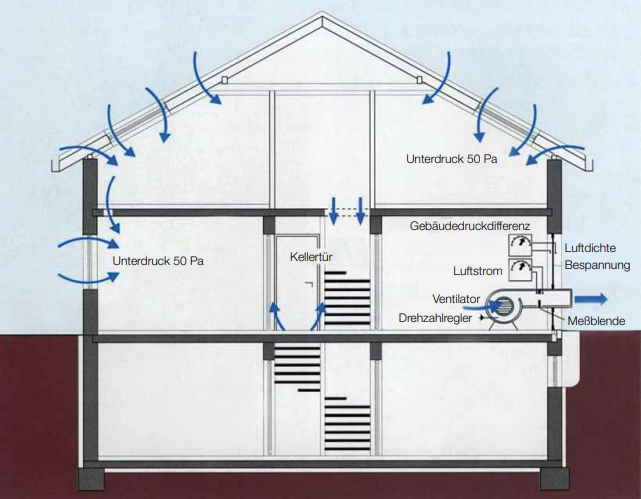

Схемата по-долу показва как работи така нареченият "тест с вентилаторна врата". При него чрез отвор в сграда или помещение се създава отрицателно налягане от 50 Рас помощта на вентилатор. Това се използва за локализиране на възможни места на течове.

^{Принцип на измерване на въздухопропускливостта. Когато прозорците и вратите са затворени, скоростта на вентилатора се увеличава, докато се получи разлика в налягането на сградата от разлика в налягането на сградата от 50 Pa, например. Обемният поток, който трябва да се отчете, се нарича обемен поток на въздухопропускливостта .}

7 Влажност и вентилация на помещението

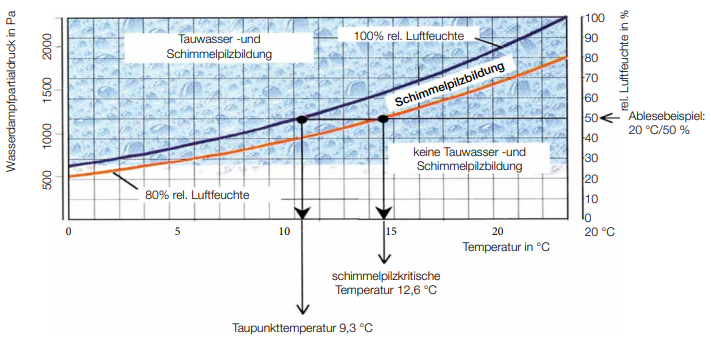

Ако, както е споменато в глава 6, температурата на компонента се понижи и околният въздух вече не е в състояние да абсорбира влагата, ще се появи конденз. Температура от 12,6 ºC се оказа критична в този случай. С помощта на специален софтуер се определят температурите на повърхността във връзка със сградата и се свързват, за да образуват линия, т.нар. изотермична крива.

В миналото тя обикновено се наричаше изотерма на 12 ºC. По-прецизните научни изследвания вече доведоха до гореспоменатата 12,6 ºC. В популярната наука е приета изотермата от 13 ºC.

8 Поведение при пожар

Съгласно изискванията на държавните строителни разпоредби използваните строителни материали, а следователно и материалите, използвани за проектиране на връзките, трябва да отговарят най-малко на клас строителни материали B 2 съгласно DIN 4102 или на съответния клас E съгласно EN 13501-1. клас Е съгласно EN 13501-1.

9. съвместимост с околната среда

Като цяло през последните години се наблюдава общ преход към екологично чисти продукти в сградното строителство и гражданското инженерство. екологично чисти продукти. Използването на продукти, съдържащи разтворители, например , рязко е намаляло.

Само в областите, в които те не могат да бъдат заменени, все още

се използват изобщо .

Продукти, чийто процес се основава на химическа функция, също се използват в по-малка степен. Предимство тук имат по-специално предварително компресираните уплътнителни ленти, тъй като тяхното приложение се основава на физически процеси.

Освен това уплътнителните продукти имат значителен принос за положителното въздействие върху климата в помещенията и по този начин значително

подобряват енергийната ефективност на сградата.

Енергийната ефективност на дадена сграда се подобрява значително, като по този начин се допринася за по-нататъшно намаляване на глобалното замърсяване на околната среда.

10. топлоизолация

При уплътняването на прозорци и външни врати топлоизолацията е физическо свойство на сградата, чието отчитане се изисква и от законодателя чрез наредби и постановления, въведени в рамките на строителното право .

В този контекст от особено значение са Наредбата за икономия на енергия (EnEV) и DIN 4108 "Топлоизолация и икономия на енергия в сградите".

Топлоизолация в нови сгради

В новопостроените сгради трябва да се избере тип конструкция, която е възможно най-без топлинни мостове.

Това по същество се състои от три изисквания при свързването на прозорците:

- изолационните елементи трябва да се съединяват без пропуски

- уплътнителните материали трябва да имат възможно най-висока топлинна устойчивост.

Конструкцията трябва да бъде избрана по такъв начин, че да може да се вмести максималното възможно количество уплътнителни или изолационни елементи.

Топлоизолация при стари сгради

По принцип за санирането важат същите стандарти, както за новите сгради. На практика обаче те могат да се реализират много рядко, тъй като трябва да се разчита на съществуващите рамкови условия.

Поради тази причина много често се използват покриващи ленти, снабдени с уплътнителни ленти. Подобни решения със сигурност не са идеални по отношение на топлоизолацията, но в много случаи са единственото решение.

11. съвместимост на строителните материали

В много случаи уплътняването на фугите представлява връзка между различни материали. Това могат да бъдат бои, обработени дървени конструкции, различни мазилки или дори остатъци от съществуващи уплътнителни продукти. За

да се гарантира, че уплътнителният продукт може да изпълнява изискванията си в дългосрочен план, не трябва да се появяват вредни взаимодействия. Те могат да бъдат химични, физични или дори визуални увреждания, които по принцип трябва да се избягват.

За да се гарантира това, трябва да се извършат тестове за съвместимост.

По правило предварително компресираните уплътнителни ленти имат предимство в този случай, тъй като се извършва само физическо разширение.

В зависимост от мястото на монтиране на прозореца, изброените по-долу материали могат да доведат до увреждане на уплътнителните продукти:

- системата за боядисване на фасадата или прозореца

- системи за импрегниране на дървена конструкция

- стари уплътнителни материали

- Освобождаващи вещества от производството на прозоречни профили

- естествени вредители

12. монтаж на място

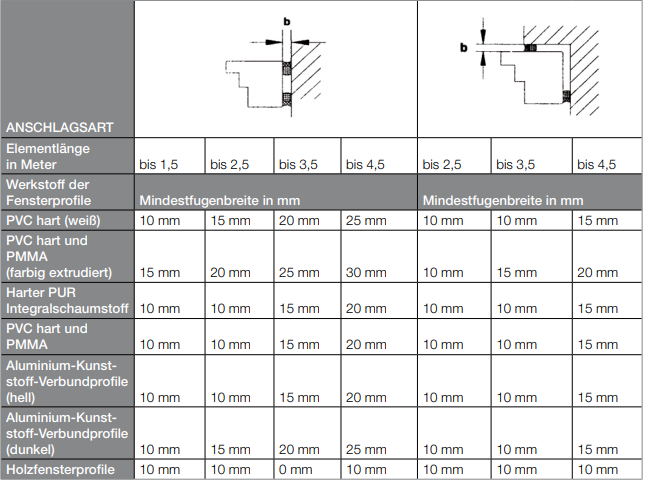

Размерите за оразмеряване с уплътнители са показани тук.

Значително по-големите ширини на фугите могат да се видят много ясно в таблицата.

12. монтаж на строителната площадка

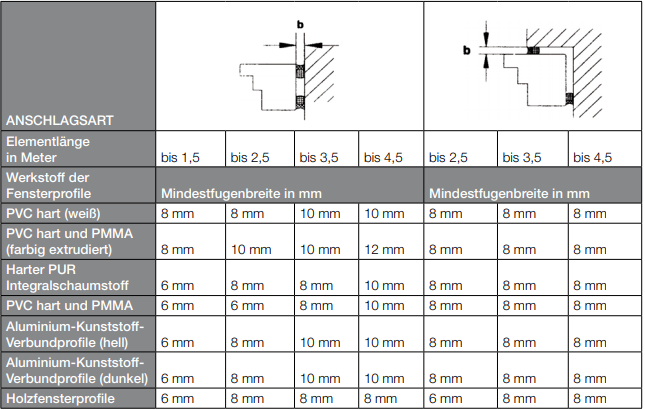

За да се гарантира, че при оразмеряването на предварително компресирани уплътнителни ленти се допускат възможно най-малко грешки , таблицата по-долу е изготвена от ift Rosenheim . Сравнението на таблица 1 с таблица 2 бързо показва, че при използването на уплътнителни ленти фугата може да бъде по-тясна, отколкото при използването на пастообразни уплътнители. Това е ясно икономическо предимство на уплътнителните ленти.

Уплътняване на фугите на компонентите на външните стени

Проблемът с уплътняването вероятно е толкова стар, колкото и желанието на човека да влияе на околната среда в своя полза и изгода,

да влияе на околната среда в своя полза и изгода.Дори в животинския свят могат да се разпознаят дейности с цел уплътняване .

Например: пчелите използватвосък (прополис), който произвеждат специално за тази цел , за да запечатат кошера сисрещу течение и дъжд. Някои птици също запечатват кухините си за мътене срещу външни влияния, като използват естествени помощни средства, като например слюнчена почва, отпадъци и части от растения. Няма съществена разлика междугореспоменатите естествени уплътнители и уплътняването на външни фуги , нито по отношение на задачата, която трябва да се изпълни, нито по отношение на желания ефект. И в двата случаяцелта е да се защити дадена зона от атмосферните влияния. Основно от вятър, влага и загуба на топлина.
